大家是否注塑模具设计中需要的图纸有哪些呢？

来源： 浏览：152 发布日期：2019-07-10 09:26:00返回列表 

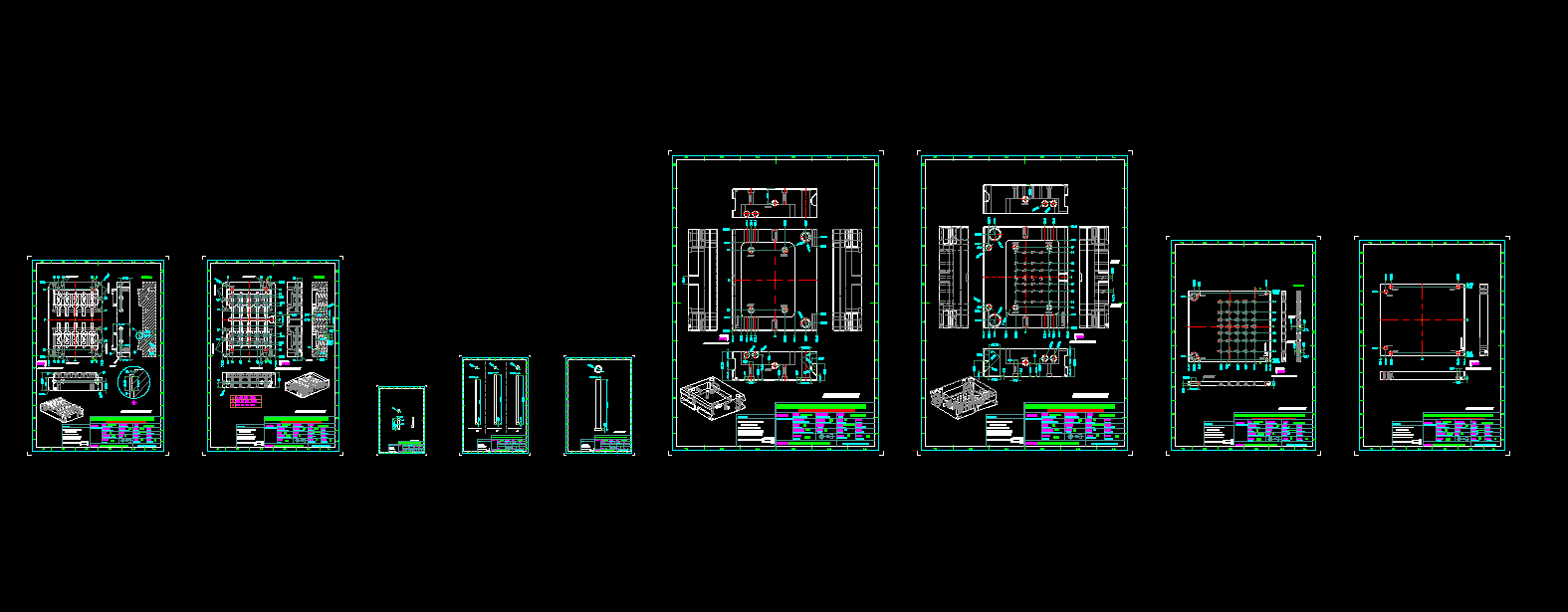

注塑模具中有哪些图纸是不可缺少的呢？以下我们就来看看，让我来给你详细解说！

1. 注塑模具排位图：（模架类型和规格，模穴数，流道）拿到图纸后，对模具的种类，大小进行排列。

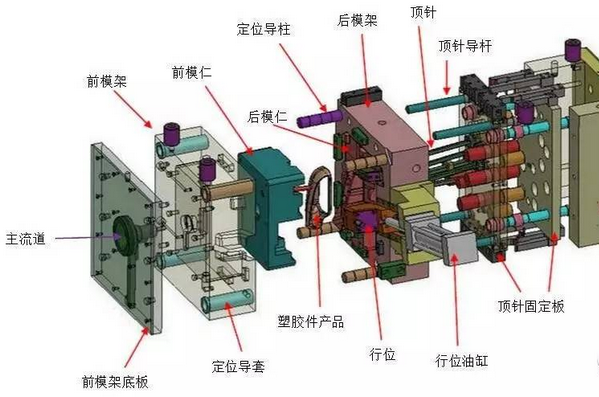

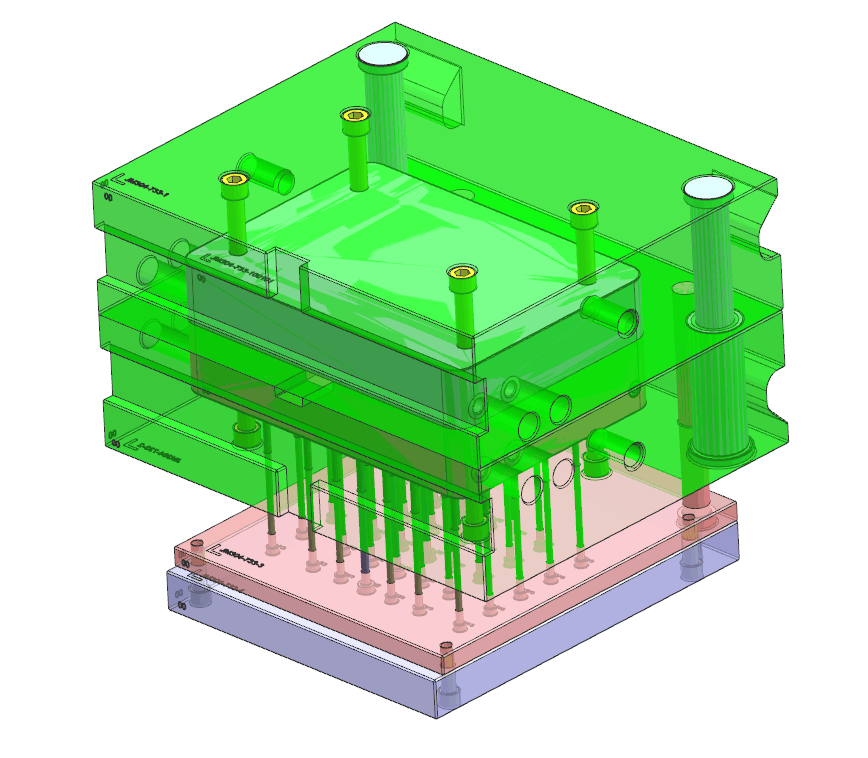

2. 注塑模具装配图（装配和加工要求）模具设计图纸初步完成，对装配进行设计，得出合理方案

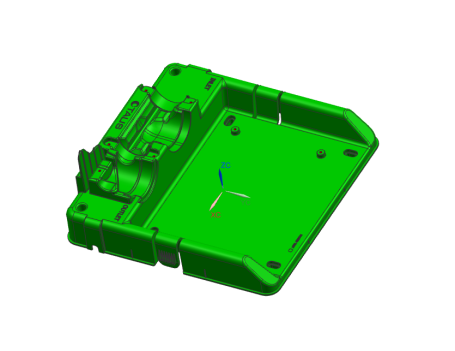

3. 注塑模具零件图（模仁，滑块，斜顶，镶件）包括模仁的选择，模具材料的决定（s136，NAK80，738），是否需要增加滑块，斜顶以及镶件等。

4. 注塑模具线割图（斜顶孔，斜顶，司筒孔，镶件孔）开始制模后需要进行模具线割图的设计，因为这样更有利于模具生产的速度。

5. 模具顶针，水路图。制模设计好后，将要进行水路图的设计，以确保产品在生产过程中将会以高质量的品质生产出来.
